Manuell und automatisiert rüsten
Hainbuch erweitert sein Schnellwechselportfolio um das Nullpunktspannsystem Docklock für das manuelle und automatisierte Rüsten.

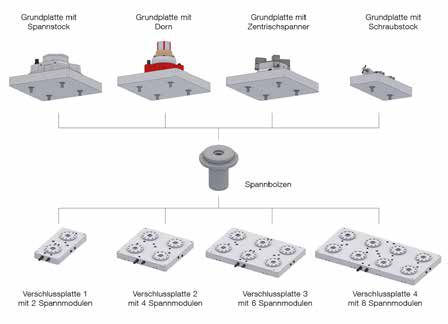

Um sich im stationären Bereich noch besser aufzustellen, hat Hainbuch, Hersteller für hochpräzise Spannmittel, das Nullpunktspannsystem Docklock der Vischer & Bolli AG aus der Schweiz übernommen. Das Docklock-System gibt es seit mehr als 20 Jahren auf dem Markt. Längst hat es sich einen Namen unter den Besitzern von Bearbeitungszentren gemacht. Mit seinen Eigenschaften und Vorteilen für den Anwender passt es perfekt zur Produktphilosophie von Hainbuch. Für das Marbacher Unternehmen müssen Produkte einfach zu handhaben, prozessoptimierend, rüstfreundlich, langlebig und absolut präzise sein. Schnellwechselsysteme oder besser gesagt Nullpunktspannsysteme für Drehmaschinen bietet Hainbuch schon viele Jahre an, jetzt wird die Kompetenz auch auf den stationären Bereich ausgeweitet. Die vier Varianten des Docklock-Systems haben nun ein Hainbuch Branding. Es ist pneumatisch und hydraulisch erhältlich und kann sowohl manuell als auch automatisiert eingesetzt werden.
Mehr als schnelles Umrüsten

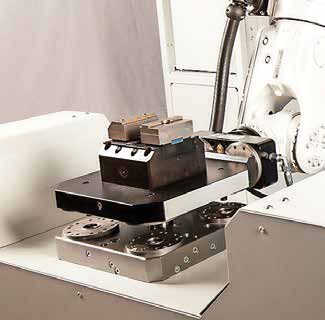

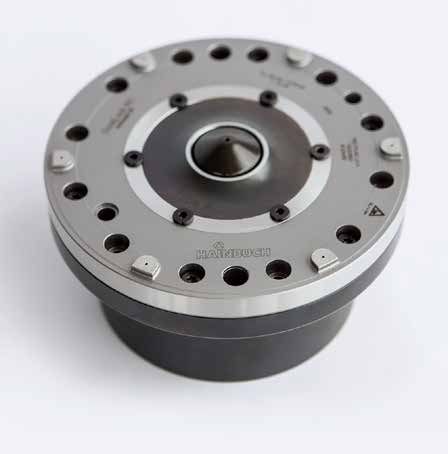

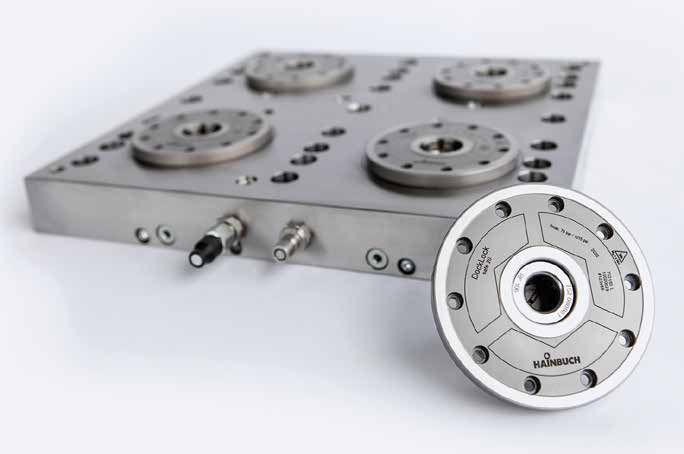

Das Docklock-Nullpunktspannsystem hat laut Angaben im Vergleich zu anderen Systemen zwei entscheidende Pluspunkte. Dies ist zum einen die umschließende Spannung mit einer Spannzange oder Spannsegmenten. Das bedeutet eine steife Spannung und höhere Wiederholgenauigkeiten. Dadurch entstehen auch keine Abdrücke am Spannbolzen verglichen mit Systemen mit Kugeln oder Schiebern, die zu Ungenauigkeiten und folglich zu einem Austausch der Spannbolzen führen, heißt es weiter. Außerdem ist es schmutz- und späneunempfindlich, was für einen geringeren Verschleiß und weniger Wartungsaufwand sorgt. Die Verschlussplatte, welche auf den Maschinentisch geschraubt wird, dient als Basis, um ein schnelles Wechseln zu ermöglichen. Die Nullpunkt-Wiederholgenauigkeit liegt bei ≤ 0,005 mm ohne auszurichten. In zwei Minuten ist das Spannmittel in Kombination mit dem Docklock umgerüstet. Das Nullpunktspannsystem ermöglicht so enorme Zeit- und Kosteneinsparungen in der Fertigung, so Hainbuch. Mit der Schnittstelle findet das Einrichten dort statt, wo keine Kapazität blockiert wird – nämlich außerhalb der Maschine. Der Spannzangenverschluss sorgt für verkantungsfreies Ein- und Auswechseln der Werkstückpaletten. Ein Direkteinbau in Maschinentische, Paletten oder Vorrichtungen wird mit Einbaukassetten kostengünstig realisiert. Zudem ist es gegenüber einem Plattenwechsler oder einem Maschinentischwechsel deutlich günstiger. Der Aufbau mit der umschließenden Spannung und die Kraftübertragung sind identisch zum Docklock für manuelles Rüsten. Ebenso die Wechselzeit und die Nullpunkt-Wiederholgenauigkeit. Zusätzlich verfügt es als Schutz vor Schmutz und Spänen über einen Verschluss an der Spannstelle. Das soll für einen noch geringeren Verschleiß und weniger Wartungsaufwand sorgen. Darüber hinaus hat es standardmäßig eine Auflagekontrolle, abblasbare Auflageinseln und eine Kolbenstellungskontrolle für einen sicheren automatisierten Prozess.
