Digitale Innenmessschraube und Kleinlängenmesser
Feinmess Suhl zeigt auf der Control seine Highlights. Darunter die digitale Innenmessschraube 0826 und der Kleinlängenmesser KLM 120.
Auf der internationalen Fachmesse für Qualitätssicherung Control präsentiert die Feinmess Suhl GmbH der Steinmeyer-Gruppe Innovationen im Bereich der Prüfmittel zur Produktmessung sowie Systeme zur Prüfmittelüberwachung. Zu den Highlights zählen die digitale Innenmessschraube 0826 und der Kleinlängenmesser KLM 120.

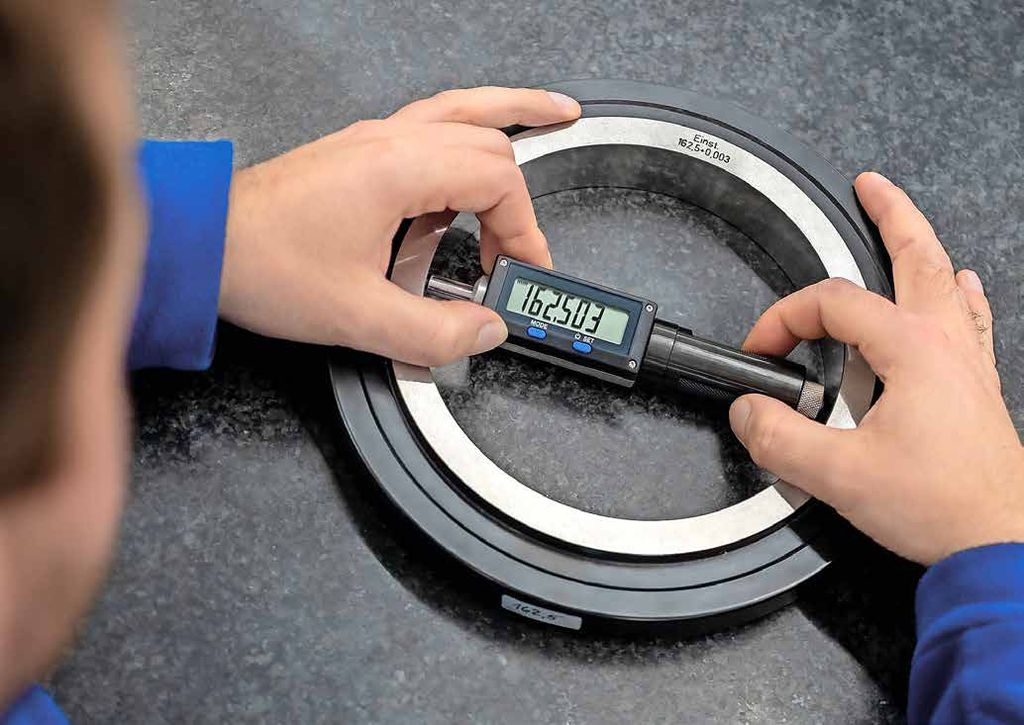

Die Innen-Messschraube deckt einen Anwendungsbereich von 100 bis 5.000 mm ab.
Ob Dreh-, Fräs- oder Schleifteil, die neue Innenmessschraube 0826 wurde zum präzisen Messen von Innenmaßen entwickelt und deckt einen Anwendungsbereich von 100 bis 5.000 mm ab. Aufgrund der verschiedenen anschraubbaren Verlängerungselemente in End-maß-Qualität ist sie für einen breiten Messbereich nutzbar, so der Hersteller. Die nicht drehende Schiebespindel der Messschraube garantiere eine besonders hohe Genauigkeit – ihre Fehlergrenze entspricht DIN 863. Weitere Vorteile sind eine Schnittstelle zur digitalen Datenübertragung, die Eingabe und Speicherung von Voreinstellwerten sowie eine Funktion zum Halten von Messwerten. Darüber hinaus lassen sich Toleranzwerte eingeben sowie Minimal- oder Maximalwerte speichern. Die Anzeigennullung und das Umschalten des Messbereichs von metrisch auf Inch ermöglicht eine einfache Bedienung. Die zusammensetzbare Innenmessschraube hat einen Messflächendurchmesser von 8 mm und die Spindel steigung beträgt 2 mm. Sie bietet eine Auflösung von 0,005 mm und einen Messbereich von 30 mm. Die Feder ermöglicht eine konstante Messkraft von 7 N. Die Ergebnisse können bequem über ein LCD-Display mit einer Ziffernhöhe von 12 mm abgelesen werden. Sonderausführungen sind auf Anfrage erhältlich.
Präzision bei Außen- und Innenmessungen
Der Kleinlängenmesser KLM 120 ist mit seinem verbesserten Bedienkonzept eine Weiterentwicklung des Längenkomparators KLM 60. Das Gerät kann für Gewindemessungen und Messungen an Messstiften, Messringen, Messuhren sowie jeglichen Arten von Lehren verwendet werden. Zudem ist laut Angaben der Einsatz in Kalibrierlaboren oder Messräumen möglich sowie die fertigungsnahe Messung von Präzisionsteilen. Neben einem innovativen Design bietet das neue Modell zusätzliche Messsysteme in der Y- und Z-Achse und wird so zu einem vollwertigen Universallängenmesser. Der KLM 120 verfügt über einen Messtisch mit 3-Achsverstellung und zusätzlicher Neigungs- sowie Drehfunktion und ist bis zu 3 kg belastbar. Ein Schwimmtisch ermöglicht die momentfreie Positionierung des Messobjektes.

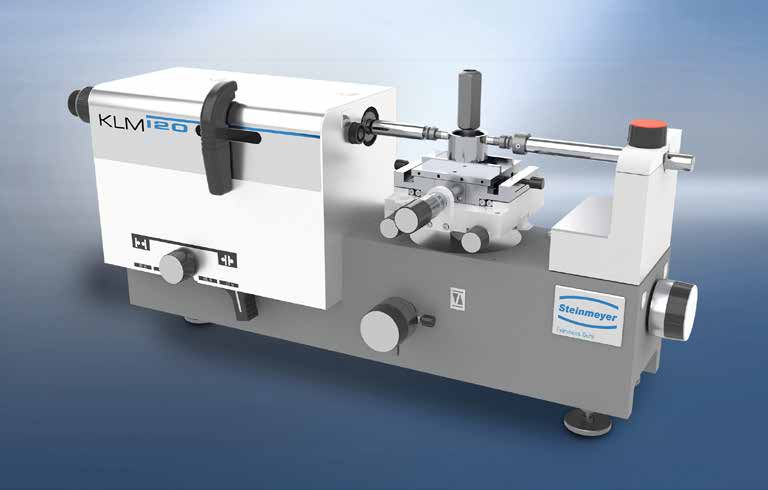

Der Kleinlängenmesser KLM 120 verfügt über einen Messtisch mit 3-Achsverstellung.
Eine separate Schnittstelleneinheit mit USB-Anschluss überträgt die Messdaten der X-, Y- und Z-Achse an den PC. Normenkonforme, vorgefertigte Prüfprogramme liefern ein finales Prüfprotokoll, das bei Bedarf individuell angepasst werden kann. Mit dem umfangreichem Standardzubehör kann ein Großteil aller Messaufgaben sofort realisiert werden, heißt es weiter. Außerdem ist Sonderzubehör wie Schwenktische oder Schnellspannelemente sowie Gewindeprüfsätze zur Erweiterung des Anwendungsbereiches erhältlich.
Web-Wegweiser: feinmess-suhl.com
