Präzise Passung in kleinster Bohrung
Ceratizit erweitert das Hiflex-System und zeigt mit dem neuen Feinverstellkopf Hiflex Micro einen Allrounder für anspruchsvolle Spindelbearbeitungen.
Spindelwerkzeuge sind die idealen Werkzeuge, wenn Passungen hinsichtlich Positionsgenauigkeit, Zylinderform, Rundheit und Oberflächenqualität präzise fertig bearbeitet werden müssen. „Auch bei kleinen Bohrungen sind µm-genaue Passungen mittlerweile Standard. Um dort neue Maßstäbe zu setzen, haben wir kurzerhand unseren absoluten Meilenstein hinsichtlich der Bedienerfreundlichkeit, den Hiflex, in dessen Dimensionen deutlich verkleinert und auf den Kleinstpassungsbereich getrimmt“, stellt Felix Auhorn, Produktmanager bei Ceratizit, nicht ohne Stolz den neuen Feinverstellkopf Hiflex Micro vor.
„Kleiner Bruder“ mit Vorbildfunktion

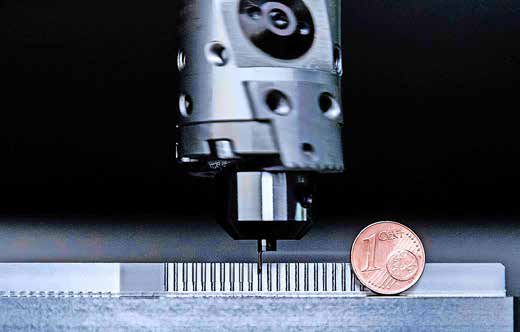

Die Hiflex-Familie ist eine feste Größe bei Zerspanern, die den Fokus auf hochpräzise Bohrungen legen. Mit dem neuen Hiflex Micro rundet Ceratizit die Produktpalette seiner Feinverstellköpfe nun nach unten ab. „Mit diesem Ausspindelsystem legen wir ganz klar den Fokus auf den Kleinstpassungs-Bereich mit Durchmessern bis 0,5 mm. Unter Verwendung des Zubehörs decken wir jedoch auch nach oben hin den kompletten Bereich bis 60 mm ab, was den Hiflex Micro zu einem absoluten Allrounder macht“, ergänzt Felix Auhorn.
Mit entscheidend dafür ist das gute und unkomplizierte Handling des Hiflex Micro. Der Verstellkopf bietet eine Einstellgenauigkeit von 0,002 mm mithilfe des sehr gut ablesbaren Nonius, bei einem Verstellweg von bis zu 5 mm im Durchmesser. Für sämtliche Arbeitsschritte wie Klemmen, Ein- bzw. Verstellen und zum Montieren von Kerbzahnkörper und Wendeplattenhalter ist nur ein Schlüssel notwendig. Der Hiflex Micro ist in Schiebermittenstellung gewuchtet und gewährleistet über alle Durchmesserbereiche eine innere Kühlmittelzufuhr direkt auf die Schneide.
Modular, leicht, flexibel mit Bohrstangenadapter

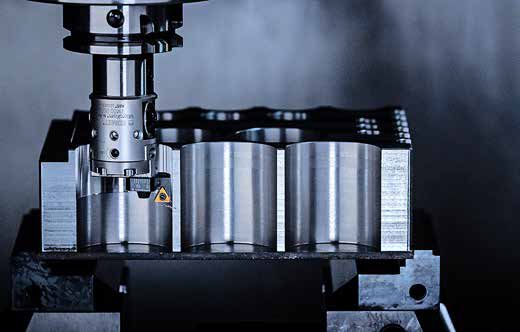

Es steckt schon im Namen: Der Hiflex Micro ist dank seiner modularen, besonders leichten Bauweise überaus flexibel. Er deckt mit nur einer Kopfabmessung in Verbindung mit Kerbzahnkörper, Wendeplattenhalter, verschiedenen Bohrstangen und intelligent konzipierten Adapterlösungen einen Durchmesserbereich von 0,5 bis 60 mm ab.
Neu sind auch die Bohrstangenadapter zur Verwendung der Ultramini- und Ecocut-Bohrstangen von Ceratizit. Umfangseitig sind am Spanndurchmesser des Adapters vier um 90°-versetzte Spannflächen aufgebracht. Somit lässt sich jede beliebige Bohrstange aus dem umfangreichen Ceratizit-Programm einsetzen, unabhängig davon, auf welcher Seite sich die Spannfläche an der Bohrstange befindet. Als besonderes Feature ist der Adapter auch für Bohrstangen mit interner Kühlmittelzufuhr geeignet, was ihn zum idealen Partner für Ultraminiund Ecocut-Bohrstangen werden lässt – für volle Flexibilität. Angepasste und für den einzelnen Anwendungsfall spezialisierte Bohrstangen als Semi-Standard runden das Gesamtpaket vollumfänglich ab.
Maximaldrehzahlen bis 30.000 min -1
Durch das günstige Massenverhältnis und den wuchtsymmetrischen Aufbau können Maximaldrehzahlen bis 30.000 min -1 realisiert werden. Dazu tragen auch die radial angebrachten Auswuchtgewinde bei, welche präzises Feinwuchten in Arbeitsposition ermöglichen. „Für die Herstellung kleinster Passungen ist eine hohe Drehzahl und Wuchtgüte absolute Voraussetzung. Beides liefert unser Hiflex Micro in vollem Maße. Das macht dieses System zur nachhaltigen Investition und zum absoluten Must-Have für jede gut ausgerüstete Fertigungsstätte – nicht zuletzt wegen der enormen Haltbarkeit und des attraktiven Preises“, resümiert Felix Auhorn.
