Spannen mit integrierter Sensorik
Roemheld zeigt auf der AMB Werkstück-Spanntechnik mit Sensorik für die Digitalisierung, Automatisierung und Flexibilisierung.
Für die Digitalisierung, Automatisierung und Flexibilisierung von Spann- und Rüstprozessen bietet Roemheld eine wachsende Zahl von Werkstück-Spannelementen und -systemen. Zu den Premieren auf der AMB zählen Schwenkspanner für niedrige Betriebsdrücke, das Automatisierungssystem Hilma ASH und neue Balance-Spannsysteme zum verzugsfreien Spannen von Werkstücken.

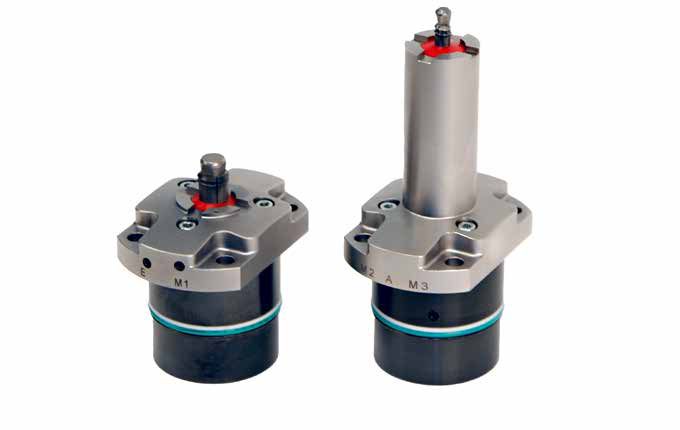

Eine neue Baureihe hydraulischer Schwenkspanner, basierend auf der bekannten 70- und 120-bar-Serie, hat eine integrierte pneumatische Positionskontrolle. Aufgrund ihrer kompakten Bauform ist die Außengeometrie mit der Ausführung ohne Kontrolle identisch. Verwendet werden sie vorwiegend in der vollautomatischen Fertigung mit sehr kurzen Taktzeiten und bei Spannvorrichtungen, bei denen Handlingsysteme zum Werkstückwechsel genutzt werden. Der erstmals vorgestellte, hydraulisch doppeltwirkende Langhubspanner Hilma ASH zeichnet sich durch einen sehr großen Hub von 80 mm aus. Er ist ideal für unterschiedliche Baugrößen von Teilefamilien, die in einem Spannsystem gespannt werden. Daher kann die Anzahl werkstückspezifischer Spannmittel deutlich reduziert und Kosten eingespart werden. Ein weiterer Vorteil: Die Maschinenlaufzeit wird nicht durch die Anzahl der Spannmittel und Paletten limitiert. Der große Hub bietet Flexibilität für die vollautomatisierte Produktion von Werkstücken für die erste und zweite Aufspannung. Auch automatisierter Backenwechsel ist möglich. Dadurch können abwechselnd Rohteile und halbfertige Produkte mit unterschiedlichen Spannkräften gespannt und bearbeitet werden. In Zusammenarbeit mit einem Roboter ersetzt der Hilma ASH eine Vielzahl herkömmlicher Spannsysteme, die oft nur über einen Hub von wenigen Millimetern verfügen und daher nur wenig Flexibilität bieten. Teilefamilien können mit dem Hilma ASH dank geringerer Rüstzeiten sowie niedrigerer Personal- und Anlagenkosten günstiger als mit Standardschraubstöcken oder Palettensystemen hergestellt werden.
Schraubstock mit Balance-Funktion

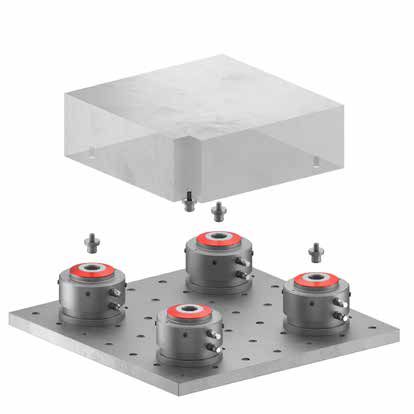

Der Maschinenschraubstock Hilma MC-P mit Balance-Funktion und das hydraulisch einfachwirkende Nullpunktspannsystem Stark Balance passen sich an das Werkstück an. Dadurch positionieren und spannen sie es verzugsfrei. Diese ausgleichende Funktion verhindert Verformungen der Werkstücke, so dass jederzeit eine präzise und prozesssichere Fertigung gewährleistet ist. Der Stark Balance Schnellspannverschluss ermöglicht einen sehr großen Ausgleich von ± 0,75 mm. Er wurde speziell für die besonderen Anforderungen bei der Direktspannung und bei großen Paletten entwickelt. Systembedingte Ungenauigkeiten kann auch das auf der AMB ausgestellte Stark Connect aufnehmen. Seine integrierte Sensorik zeigt die verschiedenen Spannzustände ‚ohne Einzugsnippel gespannt‘, ‚Einzugsnippel gespannt‘ und ‚gelöst‘ mittels LEDs am Element an. Zusätzlich werden die Informationen über PNP-Ausgänge an eine SPS-Steuerung weitergeleitet. Stark Connect verfügt über einen aktiven Einzug, der die Spannqualität spürbar verbessert. Mit dem modularen System Stark Intelligence können verschiedene Nullpunktspannsysteme für den digitalen Einsatz umgerüstet werden. Das in einem Maschinentisch oder einer Schnellverschlussplatte installierte Sensorsystem erlaubt eine transparente und standardisierte Abbildung des Zustands – sowohl für den Prozessablauf als auch für die Instandhaltung. Beim platzsparenden axialen Spannen und Positionieren helfen kompakte Bohrungsspanner, die sehr nah an der Werkstückkontur platziert werden können. In Bohrungen von 5,2 bis 13,7 mm können so auch sehr kleine Bauteile zuverlässig gespannt werden. Durch austauschbare Spannbuchsen kann die Bohrungsgröße einfach angepasst werden. Dabei verbleibt das Spannelement in der Vorrichtung. Für Spannvorrichtungen mit automatisierter Be- und Entladung, bei denen Spannkräfte bis 400 N ausreichen, zeigt Roemheld einen pneumatischen Schwenkspanner mit Kraftverstärkung. Eine mechanische Verriegelung sorgt dafür, dass die Spannkraft bei Druckabfall erhalten bleibt.
