5-Achs-BAZ übertrifft 4-Achs-Leistung

Sie übertrifft die Leistung einer 4-Achs-Maschine – die auf der EMO vorgestellte 5-achsige a800Z HMC mit extra großem Arbeitsraum samt Makino-typischem Schwenktisch in Z-Bauweise.

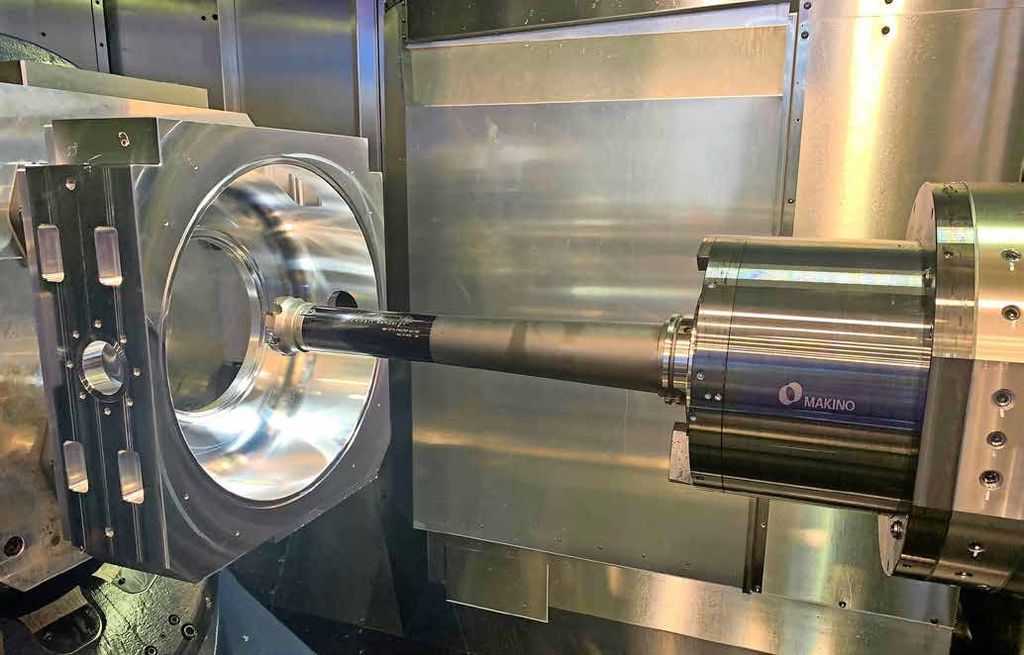

Makino definierte die Möglichkeiten des neuen horizontalen Bearbeitungszentrums a800Z, das sogar die äußerst erfolgreiche a81nx um die Fähigkeit der 5-Achsen-Bearbeitung erweitert. Ausgestattet mit der gleichen Leistung, Performance und Zuverlässigkeit wie die a81nx, wird sich die neue a800Z als attraktives und vielseitiges Horizontalbearbeitungszentrum erweisen – in so unterschiedlichen Branchen wie der Landmaschinenproduktion, der Halbleiterfertigung und der Luftfahrtindustrie, versprechen die Experten von Makino. Demnach würde der Wechsel zu einer konventionellen 5-Achsen-Maschine manchmal mit Einbußen in der Schnittleistung einher gehen – nicht so bei der a800Z, versichert Makino. Denn die mantelgekühlten Hochleistungsspindeln mit hohem Drehmoment bieten dem Anwender dieselbe Leistung wie bei der 4-achsigen a81nx, sodass eine breite Palette von Materialien bearbeitet werden kann. Darüber hinaus werden aufgrund der hochsteifen doppelten Schrägkonstruktion die Schnittleistungen der meisten herkömmlichen 4-Achsen-Maschinen übertroffen. Die doppelte Schrägkonstruktion bei Ständer und Tisch ergibt eine extrem steife Struktur, die die großen in der Schwerzerspanung entstehenden Schnittkräfte effizient aufnimmt und die Maschinensteifigkeit erhöht, betont Makino. Der agile Schwenktisch in Z-Bauweise bringt den Schwerpunkt von Tisch und Werkstück nahe an den Drehpunkt der Schwenkachse. Dadurch wird die Trägheit minimiert, während die Positionierungen mit hoher Geschwindigkeit und großer Genauigkeit erfolgen können.

Sparsamer Kühlmitteleinsatz und Zyklonfiteranlage

Und auch gegen die grundsätzlich ärgerlichen Späneanhäufungen im Arbeitsraum hat Makino ein Rezept. Die a800Z verfügt aber nicht nur über eine leistungsstarke Späneabfuhr. Die Innenwände des Arbeitsraums bestehen zudem aus rostfreiem Stahl, um das Anhaften von Spänen zu verringern. Am Boden des Arbeitsraums sorgen drei Kanäle für eine effiziente Späneabfuhr zum serienmäßig eingesetzten Hochleistungsförderer. Auf diese Weise werden Energieverluste vermieden und die Wartung des Kühlmitteltanks reduziert. Zudem ist die Entsorgung von feinen Spänen und Schlamm nicht problematisch, da eine Düse im Kühlmitteltank der a800Z die Anhäufung und Ablagerung von Partikeln verhindert. Die Schwebstoffe werden dann mit Hilfe einer großvolumigen Zyklonfilteranlage aus dem Kühlmittel entfernt und können sicher aus der Maschine abgeleitet werden. Außerdem ist die a800Z für einen sparsamen Einsatz von Kühlmittel konzipiert, was automatisch die zu entsorgende Kühlmittelmenge reduziert, betont Makino. Dank ihrer niedrigen Türschwelle bietet die a800Z dem Bediener zudem einen hervorragenden Zugang zum Arbeitsraum, wenn es um das vorbereitende Einrichten oder die Kontrolle der Bearbeitung geht. Zudem ist die a800Z einfach in verschiedene Automatisierungssysteme einzubinden. Sie kann auch an bestehende Automationsanlagen angeschlossen werden, wie das MMC2-System von Makino in Kombination mit der a81nx.

Zuverlässiges Temperaturmanagement

Typisch für Makino-Maschinen sind die hocheffizienten, thermischen Kontrollsysteme. Die a800Z ist da keine Ausnahme, versichern die Werkzeugmaschinen-Experten. Denn die Kühlung von Spindel, Tisch und Kugelumlaufspindel sorgen dafür, dass dieses horizontale Bearbeitungszentrum auch bei sehr anspruchsvollen Zerspanungsanwendungen in der Produktion nicht überhitzt oder seine Schnittpräzision verliert. Mehr Details über die a800Z mit 1.280 x 1.200 x 1.325 mm in X, Y, Z sowie 360°-B- und 180°-C-Achse bis 1.000 kg Zuladung und 55 kW Leistung liefert die Makino-Europe-Website.

Web-Wegweiser: makino.eu
