Besser drehen
160 Aussteller auf den Dreh- und Spantagen und viele Highlights: praktische Stech- und Gewindewerkzeuge – und riesige Wendeschneidplatten.
HARALD KLIEBER

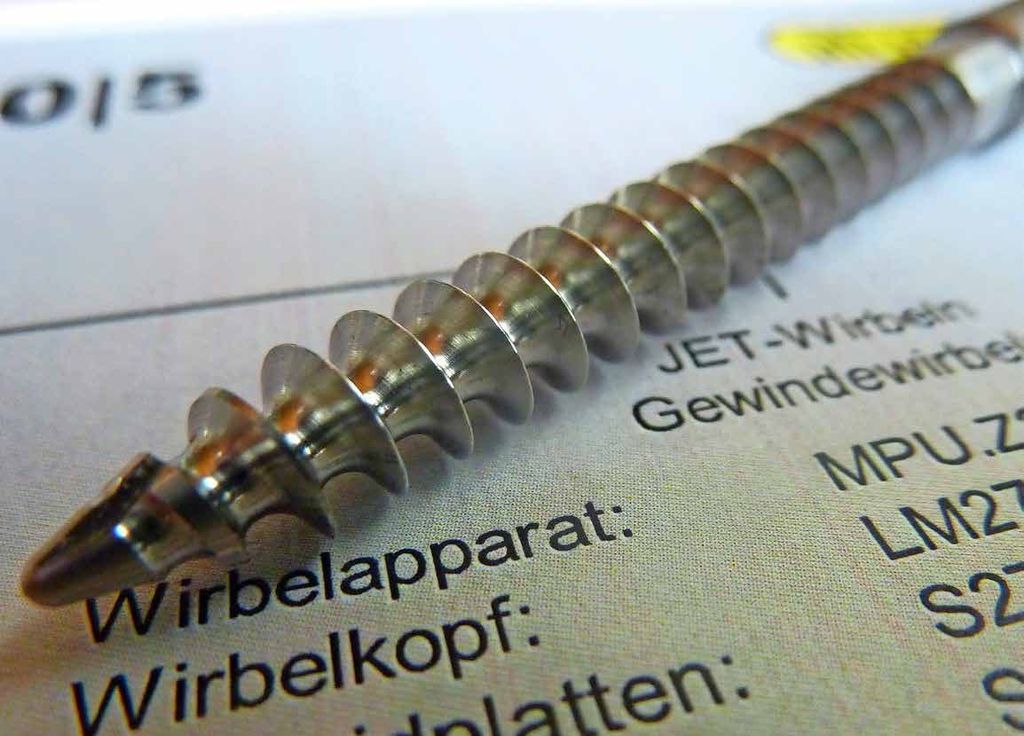

100 % passend zu den Dreh- und Spantagen stellte DMG Mori auf dem Team-Zukunft-Stand die Automatendrehmaschine Sprint 20-5 aus – mit fünf Linearachsen und Gegenspindel zur kompletten 2-Sei-ten-Bearbeitung. Die Sprint 20-5 produzierte live die filigrane Knochenschraube. Für die komplexe Knochenschraube aus Edelstahl brauchte die Sprint 20-5 im ‘Showteil-Modus’ nur zwei Minuten.
Einschraub-Gewindefräser und beidseitig einschraubbare Stechwerkzeuge

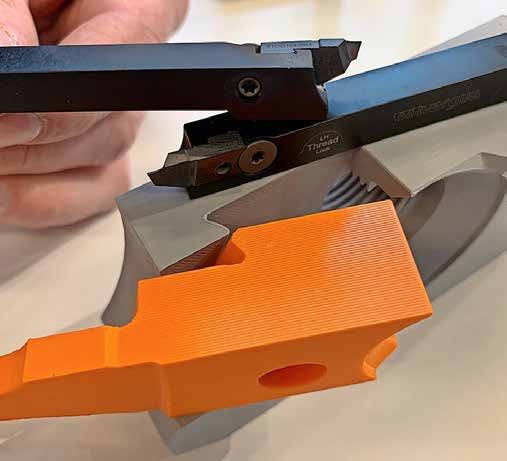

Gleich zwei Neuheiten stellten die Gewindewerkzeug-Experten von Vargus vor: Deutschland-Geschäftsführer Andreas Jäppche empfahl zunächst die modularen Einschraubfräser für die TMSD-Line und damit das Gewindefräsen in tiefen Bohrungen. Jeder modulare Einschraubfräser würde demnach auf verschiedene Schaftlängen passen. So können die TMSD-Einschraubfräser schnell und einfach getauscht werden und viele verschiedene Schaftlängen eingespart werden. Die Schnittstelle ist metrisch und passt auf handelsübliche metrische Verlängerungen und Grundhalter, somit spart man zudem Werkzeuganschaffungskosten. Zweites, echtes Highlight ist nach Einschätzung von Andreas Jäppche die neue ST-Cut-Line: Präzisionswerkzeuge für die Kleinstteilbearbeitung auf Swiss-Ty-pe-Maschinen. Der Clou ist, so Andreas Jäppche, dass sich die neuen Wendeschneidplatten der ST-Cut-Line sehr leicht innerhalb der Maschine von beiden Seiten des Werkzeugs wechseln lassen. Es müssen nur Innensechskantschrauben ein paar Umdrehungen geöffnet und geschlossen werden – ohne die Schrauben tatsächlich ganz rauszudrehen. Die Wendeschneidplatten sind zudem so geformt und geschliffen, dass sie nur in der richtigen Position eingesetzt und fixiert werden können. Das, so Andreas Jäppche, spart viel Zeit schon mit dem Handling der kleinen Schrauben. Die Platten gibt es in zwei Beschichtungen: VPG und VS020 für mittlere und schnelle Geschwindigkeiten oder ohne für schärfere Schneidkanten. Die ST-Cut-Platten haben eine maximalen Abstechdurchmesser von 17 mm mit einer Stechbreite von bis zu 3 mm.
Schnellwechselsystem und Gangplate und binderlose CBN-Platten

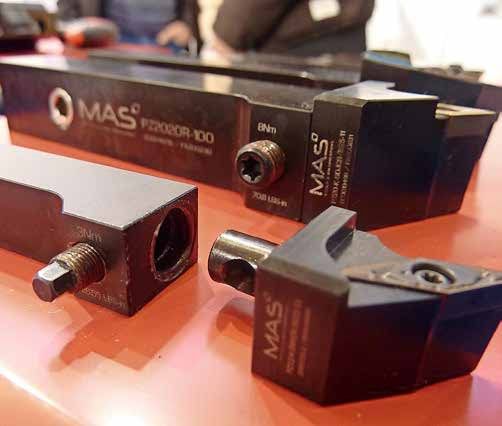

Mattias Bauz, einer der MAS-Geschäftsführer, stellte das innovative Schnellwechselsystem PZturn für Drehwerkzeuge vor. Es besteht aus einem Wechselkopf als Schneidenträger und einem Grundhalter, welche mit allen auf dem Markt gängigen Schnittstellen angeboten werden kann. Das Herzstück dabei bildet die stabile und von den MAS-Entwicklern ausgeklügelte und hochpräzise Schnittstelle, welche zu einer extrem genauen Wechselgenauigkeit führt. Dies, die einfache Handhabung und die geringe Gefahr von Positionsfehlern sind der Grund, dass das PZturn-System gerne bei den Kunden von MAS eingesetzt wird, betont Mattias Bauz. Der Clou an dem System sei, dass der Spannschaft in der Maschine verbaut bleibt und nur der Schneidkopf gewechselt wird. Dies hat seine Vorteile besonders in kleinen, schwer zugänglichen Maschinen, aber auch bei der Reduzierung der Stillstands- und Rüstzeiten. Somit kann der Maschinenbediener einen PZ-Kopf mit einer neuen Schneide bestücken und bei einem Wechsel einfach und schnell diesen mit dem verbrauchten in der Maschine tauschen. Durch den Formschluss der Schnittstelle und der komfortablen Sechskantschraube wird die Spitzenhöhe und Positioniergenauigkeit extrem genau eingehalten, was nach Erfahrung von Mattias Bauz ein langes Einstellen der Schneide erübrigt und die Maschine kann sofort wieder produzieren. Als sehr nützlich empfiehlt Mattias Bauz das PZ-Wechselsystem in Verbindung mit der Gangplate-Grundplatte, was gerade für Langdreher eine optimale Kombination darstellt. Somit verfügen diese Kunden über eine Grundplatte für acht Schneidköpfe, welche mit Hoch- und Niederdruck angefahren werden können.
Additiv bringt 300 % mehr Standzeit

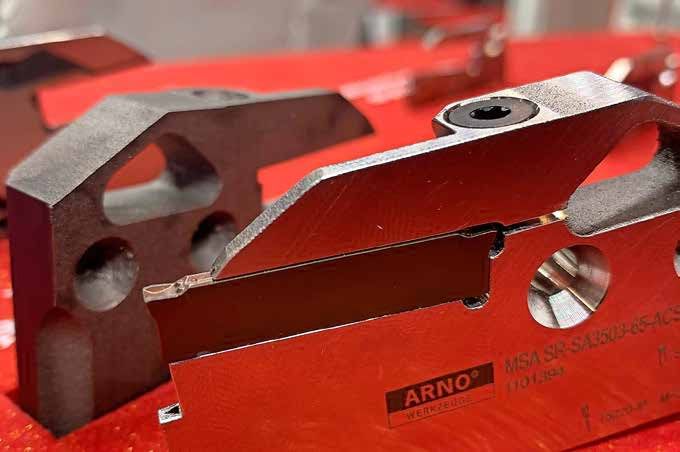

Arno Werkzeuge präsentierte indes seine additiv hergestellten Stechwerkzeuge mit dreieckigen Kühlkanälen. Damit, so Arno-Experte Matthias Fus, könnte viel mehr Kühlmittel zur Schneide gelangen. Das weltweit erste, serienmäßig additiv hergestellte Abstechmodul ACS würde so für optimale Kühlung bis zum Rand der Freifläche sorgen, selbst in engen Stechnuten effektiv kühlen und so die Produktivität maximieren. Besonders das ACS2 mit den zwei Kühlmittelstrahlen am Plattensitz und von der Freifläche der Stechplatte würde durchschnittlich 300 % höhere Standzeiten sowie mehr Tempo und Prozesssicherheit bringen.
Mikroskop und Hochdruckeinheit

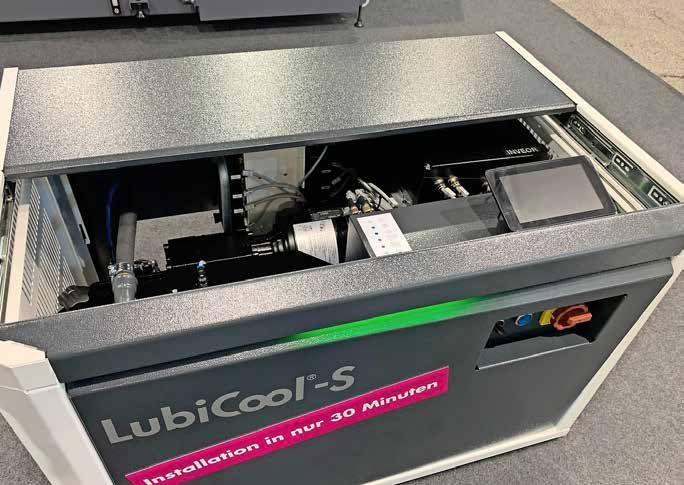

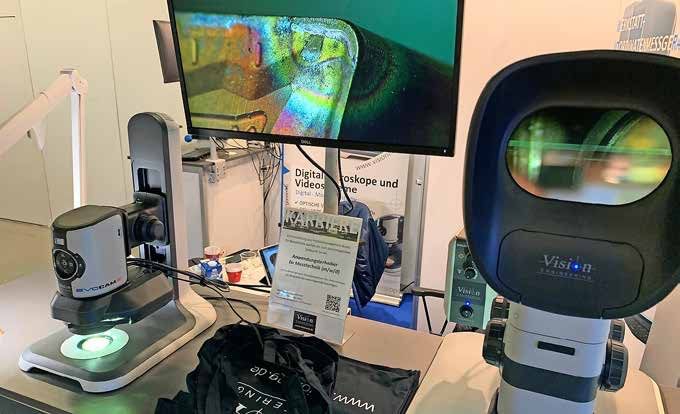

Auf dem Stand von Vision Engineering fiel das Digitalmikroskop Evocam II auf; bei Knoll die neue mobile Hochdruckeinheit für Kurz- und Langdrehautomaten: LubiCool-S KSS mit bis zu 90 bar. Mehr Infos und Bilder:
Web-Wegweiser: nc-fertigung.de/die-11-highlights-der-dreh-und-spantage
